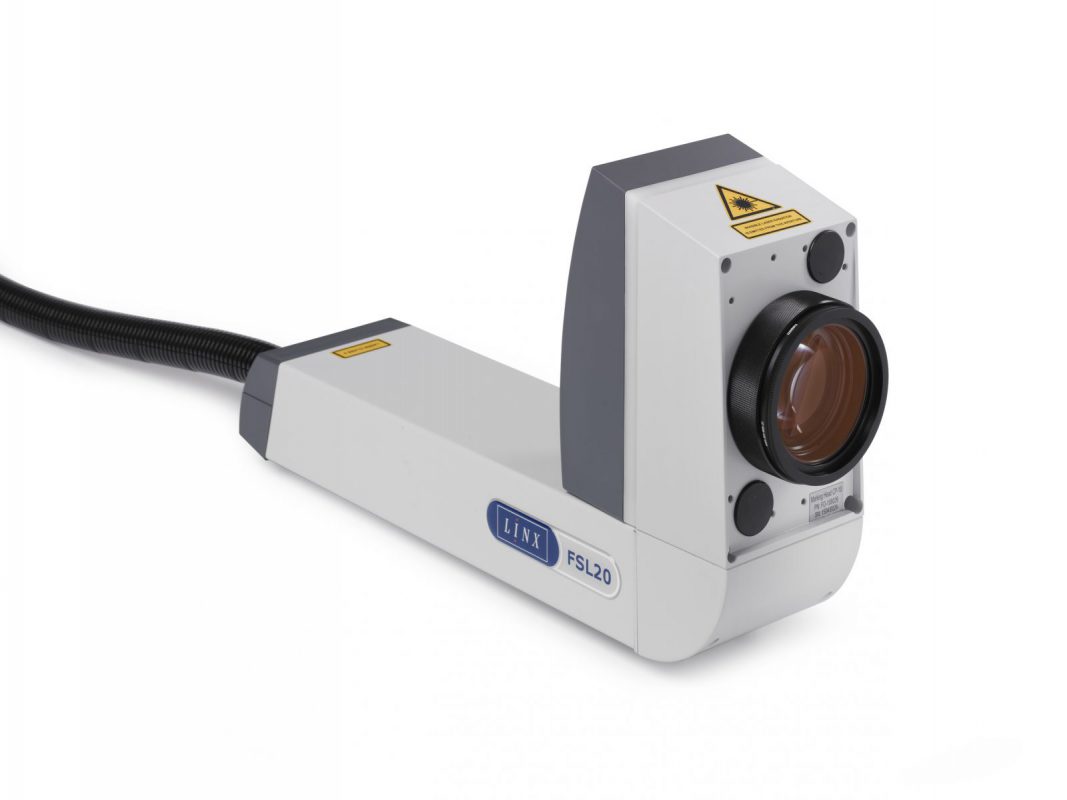

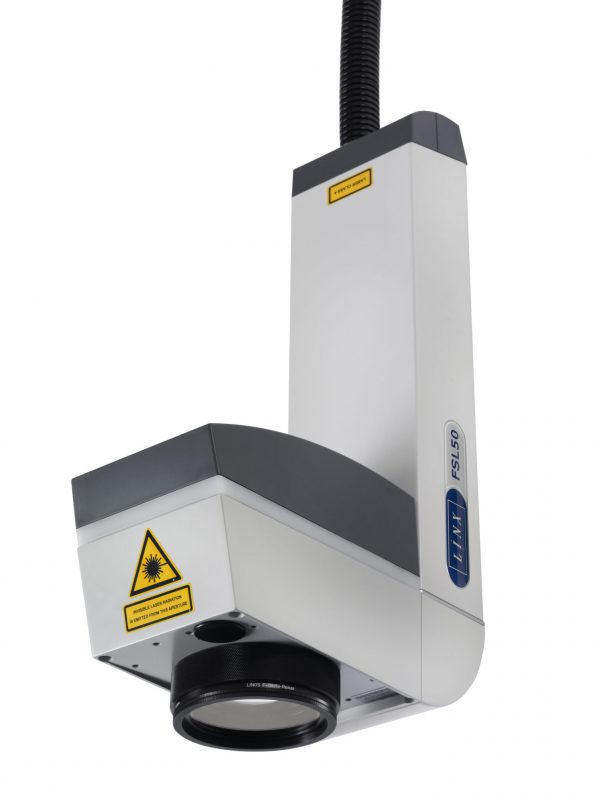

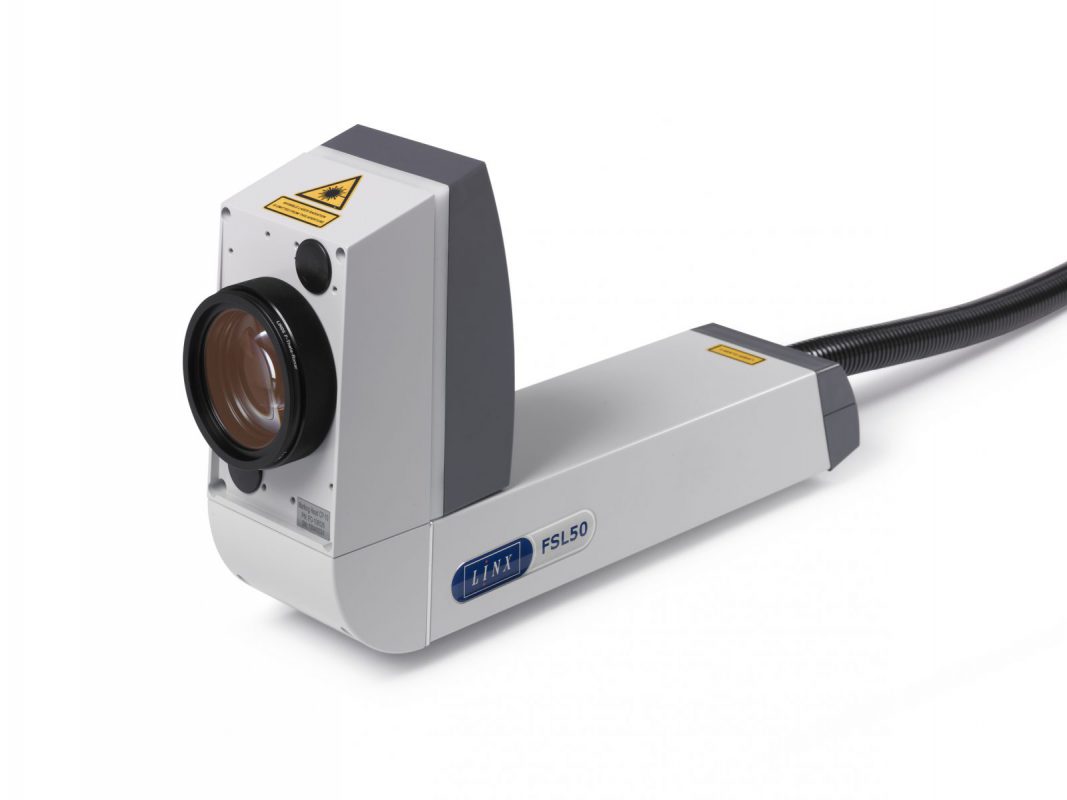

Linx FSL20/FSL50

Præcis mærkning og komplet sporbarhed på flere materialer med Linx FSL20 og FSL50

Linx FSL20 og FSL50 er fiberlasere, designet til simpelt at lade sig integrere i både statisk og mobil brug, som tillige præsterer reduceret nedetid og omkostninger med deres lave vedligeholdelse og lange laserlevetid på over 100000 timer.

Nem at integrere ind i produktionen

  • Kompakt design og fleksibelt laserhoved: Integrer nemt fiberlaserne i OEM-maskiner og både statiske og mobile arbejdssammenhænge
  • Lille mærkningshoved og forsyningsenhed tillader fast integration og dermed maksimeret oppetid
  • To stråleorienteringsmuligheder: standard el. en Beam Turning Unit for 90°-rotation til mærkning i hvilken som helst retning
  • Luftkølede lasere, som kan placeres, som I ønsker (dog ikke nær en fabriksluftskilde eller et pladskrævende vandkølersystem)

Komplet sporbarhed på flere materialer

  • Linx FSL20 og FSL50-fiberlasere producerer permanent mærkning på en bred vifte af materialer, såsom metal, plastik og emballagefolier
  • Ekstremt fin spotstørrelse og velraffineret strålekvalitet producerer højkvalitetsmærkning kontinuerligt – ideel til mærkning af mindre produkter, diverse koder m.m., eller større mængder information på mindre områder
  • Ubegrænsede mærkningsapplikationer til nutids- og fremtidsbrug – bred vifte af forskellige skrifttyper, koder og grafik over flere linjer
  • Valg af 4 linser til at matche den rette mærkning til det rette produkt uden at gå på kompromis med mærkningskvaliteten og hastigheden
  • Valg af watt type FSL20 (20 V) eller FSL50 (50 V)
  • Højhastighedsmærkning takket være den styrede strålefilterteknologi – ideel til mærkning på en bred vifte af linjehastigheder og substrater

Lav vedligeholdelse og mindre nedetid

  • Indbygget pålidelighed: Laserkilden holder mere end 100000 timer
  • Brug laserhovederne i forskellige miljøer
  • Luftkølet for ekstra effektivitet uden lækager eller ekstra vedligeholdelse forbundet med vandkølede lasere
  • LinxDraw-software inkluderet: Nem og hurtig beskedoprettelse sparer jer tid på produktopsætning og omstillinger

Teknisk data

Laserdetaljer

  • Lasertype Ytterbium (Yb)-pulseret fiberlaser
  • Laserklasse 4 (IV) (acc. til DIN EN 60825-1:2008-05)
  • Nominelt laseroutput 20 V og 50 V
  • Laserbølgelængde Centralemissionsbølgelængde: 1064nm (min: 1055nm, maks: 1075nm)
  • Lasertubegaranti 2 år
  • Forventet levetid på laserkilde > 100000 timer

Ydeevne

  • Mærkningshastighed 1-6000 mm/s (typisk)
  • Ingen tekstlinjer Kun begrænset af tegnstørrelse og mærkningsfelt
  • Tegnhøjde Op til mærkningsfelt
  • Printrotation 0-360°
  • Operationstilstand Pulseret

Fysiske egenskaber

  • Materiale Malet metalplade
  • Vægt: mærkningsenhed/forsyningsenhed 8 kg/19 kg
  • Laserhovedets beskyttelsesklasse IP54
  • Ledningslængde 2,7 m
  • Ledningens minimale bøjningsradius 60 mm
  • Hovedmonteringsmuligheder 90° (standard) og ligeudvendt (valgfrit)
  • Kølesystem Luftkøler med automatisk overophedningsdetektering
  • Forsyningsspænding/-frekvens Autovalgsinterval mellem 100 og 240 V / 50/60 Hz (autorækkevidde)
  • strømforbrug 500 VA
  • Driftstemperaturinterval 10-40°
  • Fugtinterval 10%-90% relativ fugt, ikke-kondenserende

LinxDraw-software

Grafikorienteret brugerflade for intuitiv og hurtig forberedelse af komplette mærkningsskabeloner på PC

  • Tekst-/data og grafikredigering
  • Nem adgang til standard CAD og grafikprogrammer via importfunktioner
  • WYSIWYG
  • Adgangskodesikret sikkerhedsniveauer

Mærkningsformater

  • Standard skrifttyper (Windows® TrueType®/TFF; PostScript®/PFA, PFB; OpenType®/OTF)
  • Individuelle skrifttyper såsom high-speed eller OCR
  • Maskinlæselig mærkning: Stregkoder: BC25, BC25I, BC39, BC93, EAN 8, EAN 13, BC128, EAN 128, Postnet, SCC14, UPC_A, EPC_E, RSS14TR, RSS14ST, RSS14STO, RSSLIM, RSSEXP. Data matrix 2D codes: ECCOOO, ECC050, ECC080, ECC100, ECC140, ECC200, ECC PLAIN, QR
  • Grafik/grafikkomponenter, logoer, symboler osv. (mest almindelige filformater som DXF, JPG, AI kan importeres)
  • Lineær, cirkulær og kantet tekstmærkning; rotation, reflektering, udvidelse og kompression af mærkningsindhold
  • Sekventiel og seriel nummerering; automatisk datering, tidskodning, ur i realtid; onlinemærkning af individuelle data (vægt, indhold osv.)

Sprog – Linx

  • Arabisk, tjekkisk, dansk, tysk, engelsk, finsk, fransk, tysk, italiensk, japansk, koreansk, litauisk, norsk, polsk, portugisisk, rumænsk, russisk, forenklet kinesisk, slovakisk, spansk, svensk, thai, traditionelt kinesisk, tyrkisk, ukrainsk

Eksterne grænseflader

  • Alarmudgange Dobbeltkanal, 24 V, hård ledning CHA; CHB; Index
  • Produktsensorindgang Enkelt, kun PNP. 24 V, hård ledning
  • Ethernet (til PC) RJ45-stik (100 Mb/s)
  • Kundeinterface Ind- og udgangssignaler er 0 V eller +24 V
  • Indgangssignaler Start mærkning; stop mærkning; nedlukning; Shutter Lock; External Interlock; Exhaust error; Error Confirm; Filter Full; Error Status Costumer; Job Select (8-bit parallel inputs); External Event (job selection strobe)
  • Udgangssignaler Klar til mærkning; laser klar; mærkning; Shutter Closed; Udstødning tændt; Fejl; Slem; God; PC tilsluttet; Anerkend (bekræfter succesfuldt jobvalg)
  • BI-retningsbestemte signaler RS-232 (TXD, RXD, CTS, RTS)
  • Strømforsyning IEC-stikkontakt giver mulighed for udskifteligt landespecifikke kabler og stik
  • Kontrol LinxDraw®-software

Myndighedsgodkendelser

  • CE
