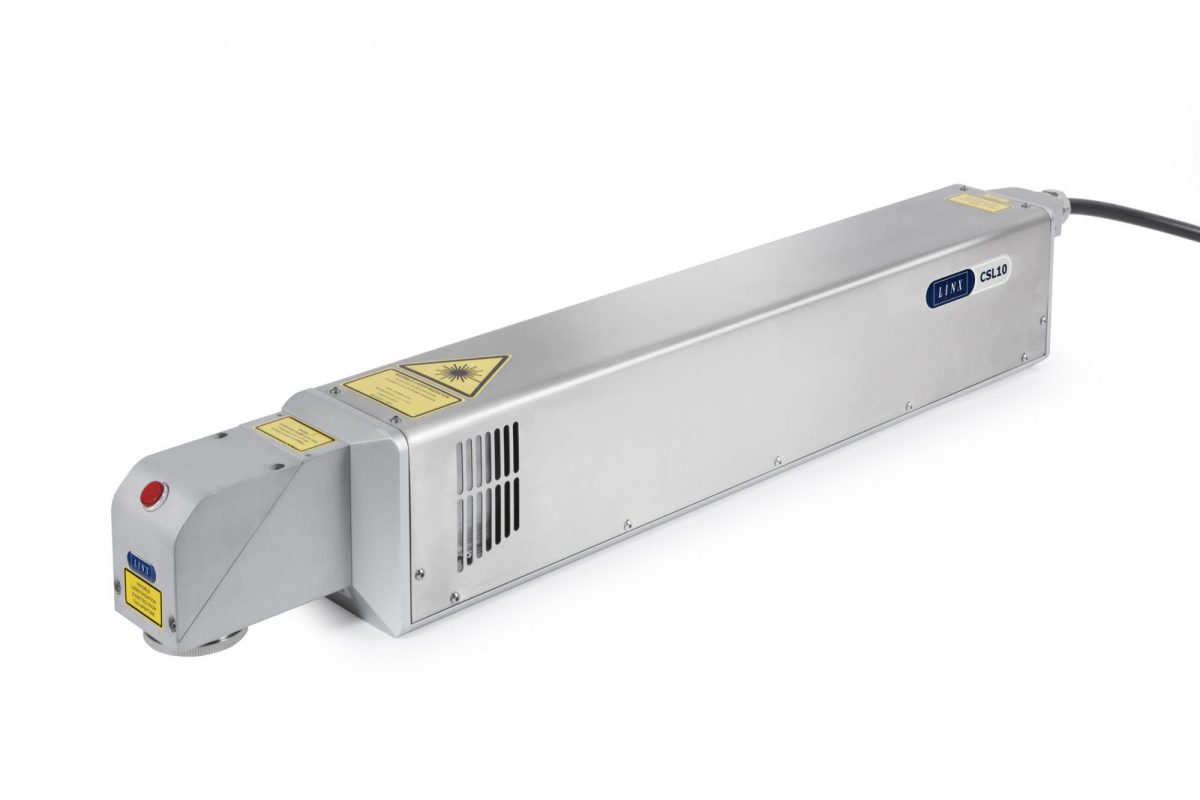

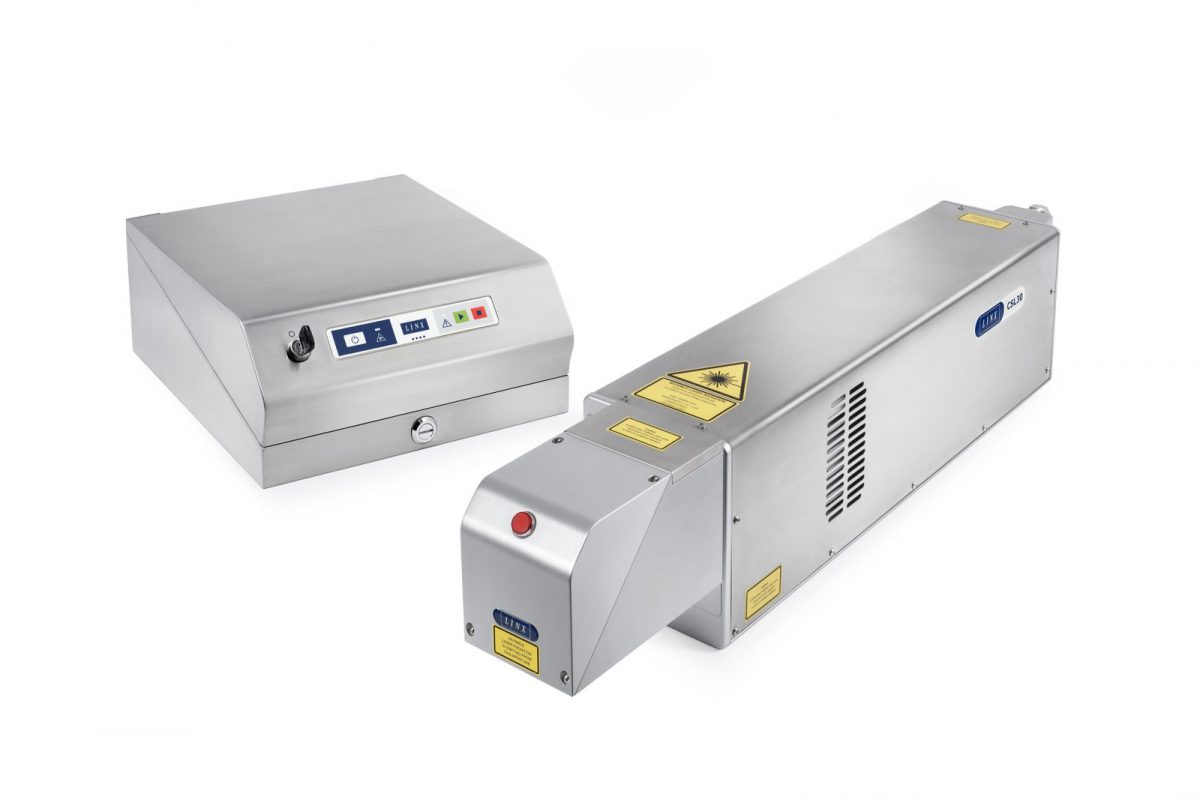

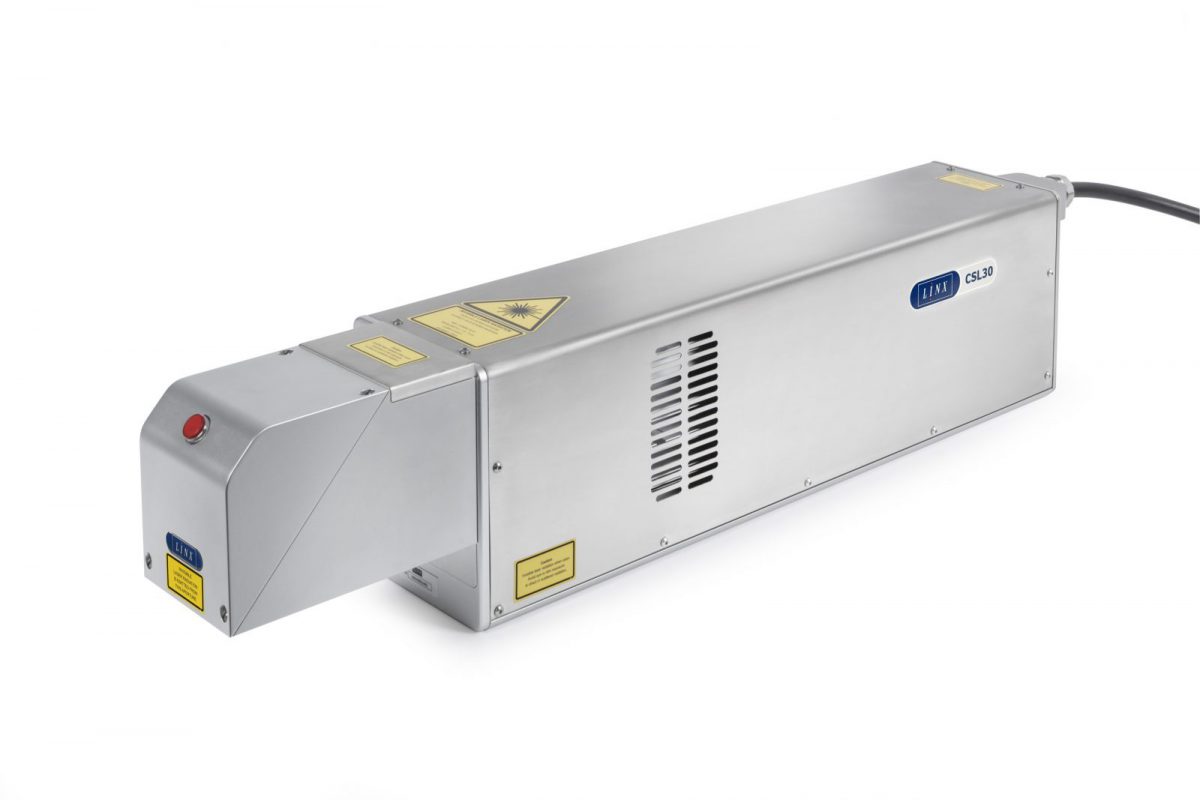

Linx CSL10/CSL30

Designet til jeres individuelle behov. Fleksibel løsning til simpel og kompleks mærkning i forskellige hastigheder og på forskellige materialer med Linx CSL10 og CSL30

Linx har over 20 års erfaring i lasermærkning og driver en omfattende laserportefølje på tværs af en global platform: På globalt plan er tusindvis af Linx-laserprodukter er installeret, og Linx CSL10 og CSL30 er tilgængelige på over 26 forskellige sprog.

Pålidelighed

  • Minimal indgriben for løbende effektiv mærkning
  • En af de længste levetider på markedet: Op til 45000 timer* takket være optimering af laseren til den konkrete brug

Kraftfuld mærkning både til nu og fremtiden

  • Den kraftfulde processor tillader printning af store mængder komplekse, varierende mærkning på linjer i høj hastighed
  • Hensyn til simplere applicering: Fleksibilitet til forøgelse af print- eller linjehastighed efter behov
  • Mærkning på flere produktlinjer
  • Simpel tekst- og grafikoprettelse takket være LinxVision®-touchskærm

Laserne integreres i flere applikationer

  • Reducering af serviceringstid: Det aftagelige mærkningshoved med nemme afkoblingskabler gør integreringen i produktionsmiljøer nemmere selv i trænge pladsforhold
  • Med de fleste konfigurationsmuligheder for mærkningshoved, linse og tube kan Linx-laserne fintunes til specifik applicering
  • Mange strålingsorienteringer tillader mærkning i hvilken som helst orientering
  • Fleksibel rørlængde til nem installation, hvis strømkilden ikke er i nærheden

TEKNISK DATA

Laserdetaljer

  • Lasertype: Forseglet RF excited CO2
  • laseroutput (10,6µ): 10 V CSL10 & 30 V CSL30
  • Laserbølgelængde: 10,6µ (standard) eller 9,3µ (PET) (eller 10,2µm (kun tilgængelig på CSL30)
  • Laserrørsgaranti: 2 år
  • Levetid på laserrør (gennemsnitligt)*: 45000 timer

Ydeevne

  • Linjehastighed**: Op til 900 m/min
  • Mærkningshastighed**: Op til 2000 tegn/sek.
  • Antal tekstlinjer: Kun begrænset af tegn- og mærkningsfeltsstørrelse
  • Tegnhøjde: Op til mærkningsfeltsstørrelse
  • Printrotation: 0-360°

Laserhoved- og linsemuligheder

  • Laserhovedmuligheder: SHC60c, SHC100c, SHC120c (SHC150c kun tilgængelig på CSL30)
  • Linse (mm): 63,5, 64, 85, 95, 127, 100, 150, 190, 200, 254, 300, 351, 400, 500, 600
  • Spotstørrelse: 0,091 – 1,65 mm
  • Mærkningsfeltsstørrelse: Op til 440 mm x 601 mm
  • Markeringsdistance: 67 mm – 576 mm

Fysiske egenskaber

  • Materiale: Rustfrit stålcover, anodiseret aluminiumschassis
  • Vægt: CSL10-lasermarkeringsenhed med SHC60c-hoved 15 kg, CSL30-lasermarkeringsenhed med SHC60c-hoved 20 kg
  • Rørlængde: 3 m (standard), 5 m (valgfrit), 10 m (valgfrit)
  • Hovedmonteringsmuligheder: Ned (90°), horisontal (0°), variable længder Beam Extension Units (BEU), 90° Beam Turning Unit (BTU)
  • Mærkningshovedrotation: 0-360° med BEU og BTU
  • Beskyttelsesklasse: IP54 eller IP65 (valgfrit)
  • Køling: IP54-luftkøler, IP65-blæserenhed
  • Strømforsyning/frekvens: Autovalg 100 – 240 V
  • strømforbrug: CSL10 – 0,4 kW; CSL30 – 0,7 kW

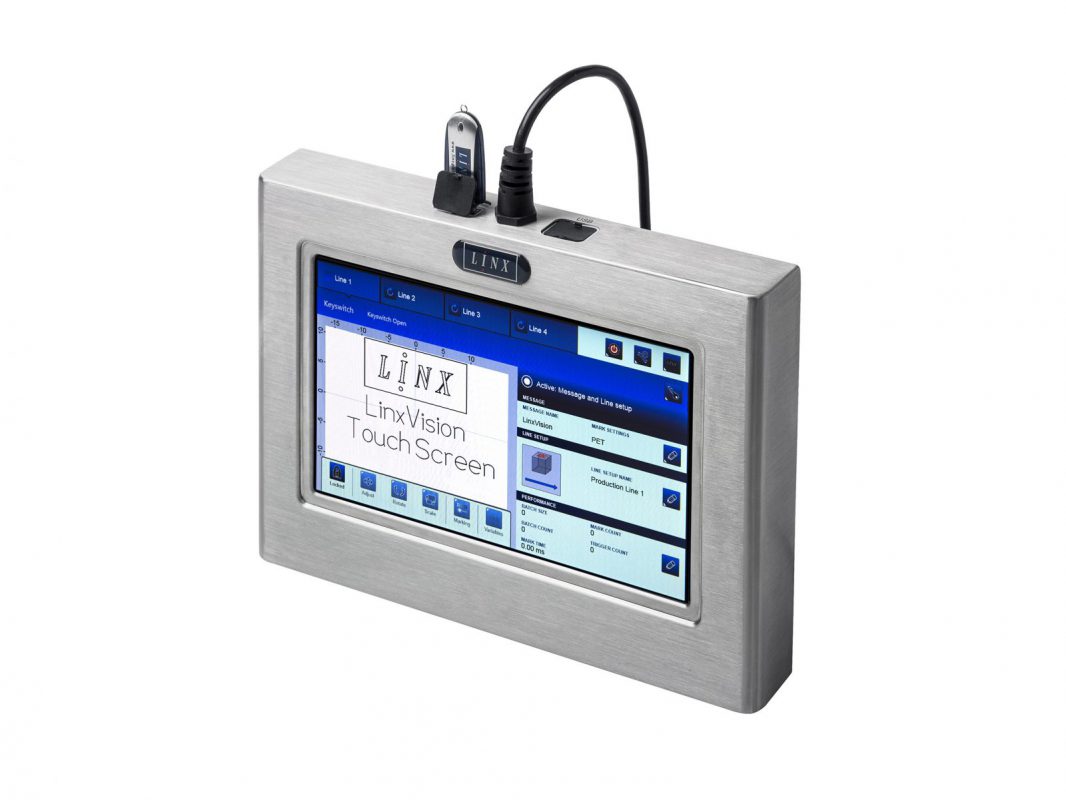

LinxVision-touchskærm: Brugerinterface

  • Nemt tilgængelig værktøjslinje: Dato/tid-offset, variabel tekst, rotations-/bevægelses-/skalamærkning, justér laserintensitet
  • Mange operatørsprog: arabisk, brasiliansk portugisisk, bulgarsk, forenklet kinesisk, traditionelt kinesisk, kroatisk, tjekkisk, dansk, hollandsk, engelsk, finsk, fransk, tysk, italiensk, japansk, koreansk, norsk, polsk, portugisisk, russisk, slovakisk, spansk, svensk, thai, tyrkisk, vietnamesisk
  • Adgangskodebeskyttelse: Mange beskyttelsesniveauer og adgangskrav (brugerdefineret)

Mærknings- og programmeringsfaciliteter

  • Mærkningsmuligheder: dato, tid, statisk tekst, variabel tekst, serienumre, shift codes, forstørrelse/formindskelse (batch count), 1D/2D-stregkoder, grafik og logoer, Julian date, brugerdefineret dato- og tidsformater, 2D-mærkning inklusiv DotCode
  • Tegntype: Vektor
  • Standardsystemstegntyper (vektor): OTF-, TFF-, PFA-, PFB- og SVG-tegntyper
  • Valgfrie, brugerdefinerede tegntyper: arabisk, bengalsk, kinesisk, japansk, russisk, thai, vietnamesisk
  • Stregkoder: BC25, BC25I, BC39, BC39E, BC93, GSI-128, PZN, EAN 8, EAN 13, BC128, EAN 128, POSTNET, SCC14, UPC_A, UPC_E, RSS14TR, RSS14ST, RSS14STO, RSSLIM, RSSLIMGP, RSSEXP
  • Datamatrix 2D-koder: ECC000, ECC050, ECC080, ECC100, ECC140, ECC200, ECC PLAIN, QR, Aztec

Generelle egenskaber

  • Variable pulsfrekvens: 50 – 250000 Hz
  • Hukommelseslagring: (SD) 1GB
  • Set-up: Via LinxVision UI eller LinxDraw (PC)
  • LinxDraw-kompatibilitet: Windows 7

Miljødetaljer

  • Drift temperatur: 5 – 40°C (70% cyklus på maksimaltemperatur)
  • Automatisk overophedningsdetektering: Ja
  • Opbevarelsestemperatur: -10 – 70°
  • Fugtighed: Maks. af 90% (relativ, ikke-kondenserende)

Interface

  • Interfaceporte: 1 detektor, 1 encoder, 1 Serial RS232, 1 External RJ45, Ethernet Port, 1 Internal RJ45 Ethernet Port (til LinxVision)
  • Computerinterface: Ethernet
  • In- og outputmuligheder: Jobvalg, Godt/dårligt signal, Interlock, Start / Stop, Klar til print, System klar, Trigger monitor

Sikkerhedsfunktioner

  • Interlocks (standard): europæisk eller amerikansk
  • Interlocks (valgfrit): international sikkerhedsmodul der opfylder EU direktiv D

Myndighedsgodkendelser

  • CE
  • NRTL/FCC
  • EAC
  • RoHS

* Rørets levetid kan variere afhængig af brug **Maksimal linjehastighed/mærkningshastighed er afhængig af brug.
