Linx CIJ 8940

Print hurtigere under mere krævende anvendelsesforhold med Linx 8940

Linx 8940 leverer fleksibel printning med op til 5 udskriftslinjer i produktionslinjer på høje hastigheder i krævende produktionsmiljøer. Med IP65-klassificering, enkel brugergrænseflade via touchskærm og færre vedligeholdelsesindgreb er Linx 8940 konstrueret til at levere kvalitetsprint i høj hastighed med lidt vedligeholdelse.

Kontakt os for mere info Linx 8940 (PDF) Tilbehør til Linx 8940
arrow arrow

Udvalgt teknisk data

PrinthovedMk11 Midi
Dysestørrelse62 µm
Antal udskriftslinjerOp til 5
Tegnhøjdeområde1,8 til 12 mm (op til 20 mm med meddelelsesstil til printning på æsker)
Maksimal hastighed
Udskrivning 1 linje (5 punkt høje tegn)6,25 m/s ved 0,47 drop pitch
Udskrivning 1 linje (7 punkt høje tegn)5,50 m/s ved 0,55 mm drop pitch
Udskrivning af 2 linjer (7 og 5 punkt høje tegn)4,10 m/s ved 0,82 mm drop pitch
Udskrivning af 2 linjer (5 punkt høje tegn)3,44 m/s ved 0,43 mm drop pitch
Udskrivning af 2 linjer (7 punkt høje tegn)2,65 m/s ved 0,43 mm drop pitch
Udskrivning af 3 linjer (5 punkt høje tegn)2,36 m/s ved 0,53 mm drop pitch
Udskrivning af 3 linjer (7 punkt høje tegn)1,12 m/s ved 0,37 mm drop pitch
Udskrivning af 4 linjer (7 punkt høje tegn)0,57 m/s ved 0,37 mm drop pitch
Maksimalt antal tegn pr. sekund2222
Maksimal meddelelseslængdeOver 1 meter
Anbefalet afstand fra printhoved til substrat12 mm (35 mm for meddelelsesstil til æskeprintning og større udskrifter)
Underside og indkapslingRustfrit stål
IP55-klassificering**•
MonteringsmulighederFast stand, mobil stand, bord, vægmonteringsbeslag
Driftstemperaturområde0-50°C for blæktype 1240, 1010, 1014 og 3240
(5-45°C for øvrige blæktyper: MEK-base, blandet base, ethanolbase)
Fugtighedsområde (relativ fugtighed, ikke-kondenserende)Maks. 90%
Strømforsyning100-230 V, 50/60 Hz
Strømforbrug38 V (typisk under udskrivning)
Nominel effekt150 W
Vægt24,5 kg (inklusive væsker og printhoved)
Myndighedsgodkendelser• GS • CE • EAC • NRTL • FCC
INDEKS• standard, o ekstraudstyr
*intervallet kan justeres i bestemte omgivelser og under bestemte forhold for at sikre pålidelig drift i perioderne mellem udskiftning af servicemodulet
**IP-klassificeringen er uafhængigt bekræftet – certifikater til rådighed på anmodning

Nem at bruge til hurtig indstilling af print og betjening

  • Gem op til 50 navngivne linjeindstillinger til hurtig indlæsning ved produktionsomstillinger. Indstillingerne kan overføres mellem forskellige printere via et USB-flashdrev
  • Stor, ikonbetjent touchskærm med høj oplæsning giver hurtigt overblik over produktionshastigheden
  • Den øverste skræm kan tilpasses individuelt, har et-tryks betjening til generelle opgaver, forespørgsler på skærmen til hurtig, nøjagtig printindstilling
  • Enkel, flydende et-trykspåfyldning af patroner under udskrivning – intet snavs, intet værktøj og – vigtigst – ingen fejl
  • Selvservice med skærmvejledning, som fører operatøren gennem udskiftningen af servicemodulet til hurtig service uden behov for tekniker

Pålidelig printning i længere tid

  • IP65-klassificeirng som standard: Pålidelig drift i våde eller støvede omgivelser uden behov for ekstern trykluftsforsyning
  • Forlængende serviceintervaller for servicemodulet på op til 18000 timer/24 måneder: Print i længere tid uden afbrydelser
  • Avanceret systemovervågning: Intern overvågning bidrager til at undgå ikke-planlagte stop: Pålidelig printning i længere tid
  • Hurtige, rene opstarter hver gang: Robust, fuldstændigt forseglet printhoved samt Autoflush-funktion sikrer konstant pålidelig drift
  • Sæsonnedlukningsfunktion: Printeren vil være klar til at udskrive første gang uden behov for dyr udskylning af printeren, selv efter længerevarende nedlukning

Fleksibel printning med flere udskriftsegenskaber

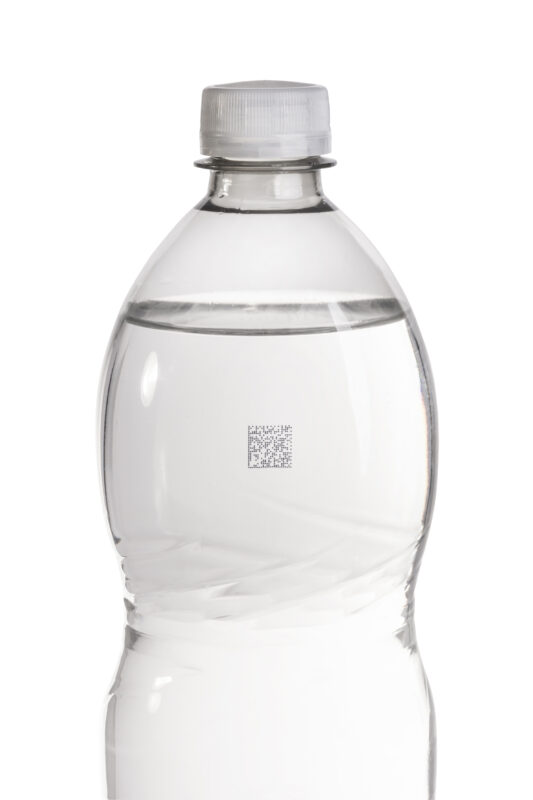

  • Print op til 5 linjers kode, inklusive 2D-stregkoder
  • Print ved hurtigere linjehastighed som standard – ved produktionslinehastigheder på op til 6,25 m/s. Printning af to linjer ved op til 4,1 m/s
  • Æskeprintningsfunktion med udskrift på op til 20 mm højde
  • Output i realtid på skærmen: Opfyld jeres OEE-målsætninger med printerscreensaveren ”overholdelse/manglende overholdelse af målsætning”, og identificer mønstre i den samlede nedetid med rapporteringsfunktion til output/nedetid, og skab øget effektivitet

Hardwarefunktioner

  • Easi-Change®-servicemodul. udskiftningsinterval på op til 24 måneder (18000 timer)*
  • Unik, automatisk udskylning af printhoved (typisk rengøringsinterval på 3 måneder, 100 x start og stop)
  • Kontrol af printhovedets strålehastighed samt temperaturregistrering til ensartet udskrivning i skiftende og varierende temperaturforhold
  • Fejlsikret påfyldning af blæk og opløsningsmiddel uden snavs under udskrivning (0,5 liter blækpatron, 1 liter opløsningspatron)

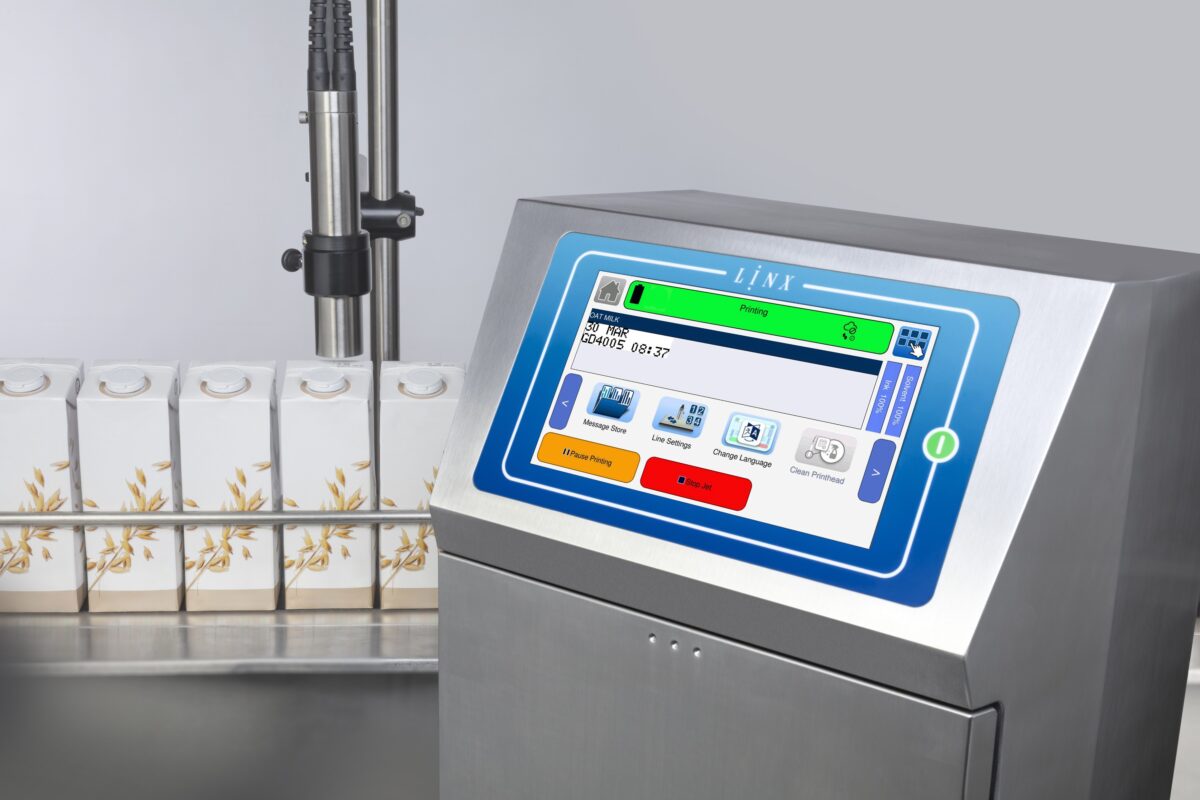

  • 10” touchskærm med fuld farvegengivelse og robust polymerdæksel, der er resistent for opløsningsmidler
  • Robust blækpumpe, som ikke kræver planlagt udskiftning
  • Længerevarende nedlukninger (op til 3 måneder) uden udskylning eller tømning af printeren
  • Robust, fleksibel dobbeltslange til anvendelse med statisk og bevægeligt printhoved

Softwarefunktioner

  • Et-tryksbetjent udskriftstart, pause i udskrivning og standsning af strålen
  • Automatisk nedlukning efter standsning af strålen
  • Enkel WYSIWYG-oprettelse og redigering af meddelelser med træk-og-slip-placering af felter og zoomfunktion til længere meddelelser
  • Samlet udskriftsantal, meddelelsesantal og partiantal
  • WYSIWYG-visning af meddelelseslagring og valg af meddelelsesstil
  • Adgangskodebeskyttede funktioner med brugerprofiler, som kan tilpasses individuelt
  • Oprettelse/redigering af meddelelser under udskrivning
  • Systemovervågning på skærmen til måling af vigtige parametre for blæksystem og miljø for at bidrage til at undgå planlagte stop
  • Måling af produktionshastighed, anslået afslutningstid for opgaven samt visning af overholdelse/manglende overholdelse af målsætningen på skærmen
  • Logningsværktøj for produktionsstop: beskrivelser af stophændelser, som kan tilpasses individuelt samt automatisk registrering af stop på skærmen
  • Eksport af produktionsmængde, produktionsstop og udskriftslog for meddelelser via USB-port
  • Skærmvisning af indikatorer for væskestand, 12 timers driftstid fra advarsel om væskepåfyldning til printerstop under de fleste anvendelsesforhold
  • Visning af oplysninger til hjælp og fejlfinding på skærmen
  • Automatisk PrintSync®-valg af skrifttype og meddelelsesformat baseret på den valgte meddelelsesstil og produktionslinjehastighed
  • Flere operatørsprog (vælges af bruger) med skærmtastaturer, sekundært tastatur til udskrivning på flere forskellige sprog
  • Enkel konfigurationsvejledning til linjehastighed og bevægelsesmåler til installering i nye produktionslinjer
  • Lagring af op til 50 linjeindstillinger med individuelle linjenavne
  • Sikkerhedskopiering, kopiering og gendannelse af gemte meddelelser og printerindstillinger via USB-lagerenhed
  • Simple Communications Protocol (YAML-baserede scripts) og Linx Remote Communications Interface for tilslutning til pc’er eller PLC’er ned Ethernet-port eller RS232-port (tilbehør)

Egenskaber til udskrivning af meddelelser

  • Tekst, symboler og tal
  • Forespørgselsfelter til trinvis redigering af meddelelser med forespørgsler på skærmen, som kan tilpasses individuelt
  • Højde-, bredde- og forsinkelsesfunktioner til nem størrelsesangivelse og placering af koder
  • Automatiske formater til udskrivning af datoer og tidspunkter vha. printerens interne ur
  • Automatisk fremdateringsfunktion: Tilføj et antal sekunder, minutter eller timer til det aktuelle klokkeslæt eller et antal dage, uger eller måneder til den aktuelle dato
  • Mulighed for automatisk justering af klokkeslæt i forbindelse med sommertid
  • Sekventiel nummerering, op- og nedtælling, variable intervaller, flere nummerområder, alfanumerisk sekvensering
  • Et-tryksnulstilling af sekventielt nummer fra printerskærmen og nulstilling via ekstern udløser
  • Sekventielle tekstfelter, øgning og nulstilling af sekvenser vha. eksterne udløsere, mulighed for et-tryksnulstilling af sekvens på printerskærmen
  • Plads til op til 1000 gemte meddelelser i printerens interne hukommelse (afhængigt af meddelelsesindhold). Der kan gemmes flere via en USB-lagerenhed
  • Udskrivning af fed skrift (op til 9 gange)
  • Udskrivning med roterede tegn
  • Skiftekoder (meddelelsesindholdet skifter automatisk på definerede tidspunkter)
  • Grafik og logoer kan importeres til printeren som bitmap-filer via USB-porten
  • Omvendt og inverteret udskrivning
  • Stregkoder (ITF 2 of 5, Code 39, Code 128, EAN 13, EAN 8, UPCA, Pharmacode, Data Matrix, QR-kode)

Valgmuligheder for printhoved

  • 2 m slange
  • 4 m slange
  • 6 m slange
  • Positiv luftrensning til printhoved (sikrer forbedret pålidelighed i støvede eller fugtige omgivelser)

Blækområde

  • Linx MEK-base (farvebaseret)
  • Linx blandet base (MEK-fri, farvebaseret)
  • Linx ethanolbase (MEK-fri, farvebaseret)

Tilslutninger/brugergrænseflader til

  • Produktdetektor
  • Bevægelsesmåler/sekundær bevægelsesmåler
  • Ekstern et-trinsalarmudgang (24 v)
  • USB
  • Ethernet
  • Spændingsfri kontaktalarmforbindelse (f.eks. til brug med eksterne netstrømsdrevne alarmer)
  • Dobbelt alarmudgang (spændingsfri og 24 V-udgang)
  • RS232
