Linx 8920

Print flere oplysninger på hurtigere linjer med Linx 8920

Linx 8920 CIJ-printeren leverer fleksibel printning med op til 5 linjers tegn med et bredt udvalg af produktionslinjehastigheder og med færre vedligeholdelsesindgreb end andre CIJ-printere. Linx 8920 er designet til at gøre jeres printning nemmere med en simpel brugergrænseflade via touchskærm samt unik overvågning og forlængede serviceintervaller.

Udvalgt teknisk data

PrinthovedMk11 Midi
Dysestørrelse62 µm
Antal udskriftslinjerOp til 5
Tegnhøjdeområde1,8 til 12 mm (op til 20 mm med meddelelsesstil til printning på æsker)
Maksimal hastighed
Udskrivning 1 linje (5 punkt høje tegn)6,25 m/s ved 0,47 drop pitch
Udskrivning 1 linje (7 punkt høje tegn)4,89 m/s ved 0,55 mm drop pitch
Udskrivning af 2 linjer (7 og 5 punkt høje tegn)3,64 m/s ved 0,82 mm drop pitch
Udskrivning af 2 linjer (5 punkt høje tegn)3,44 m/s ved 0,43 mm drop pitch
Udskrivning af 2 linjer (7 punkt høje tegn)2,46 m/s ved 0,43 mm drop pitch
Udskrivning af 3 linjer (5 punkt høje tegn)2,36 m/s ved 0,37 mm drop pitch
Udskrivning af 4 linjer (7 punkt høje tegn)0,51 m/s ved 0,37 mm drop pitch
Maksimal meddelelseslængdeOver 1 meter
Anbefalet afstand fra printhoved til substrat12 mm (35 mm for meddelelsesstil til æskeprintning og større udskrifter)
Underside og indkapslingRustfrit stål
IP55-klassificering**

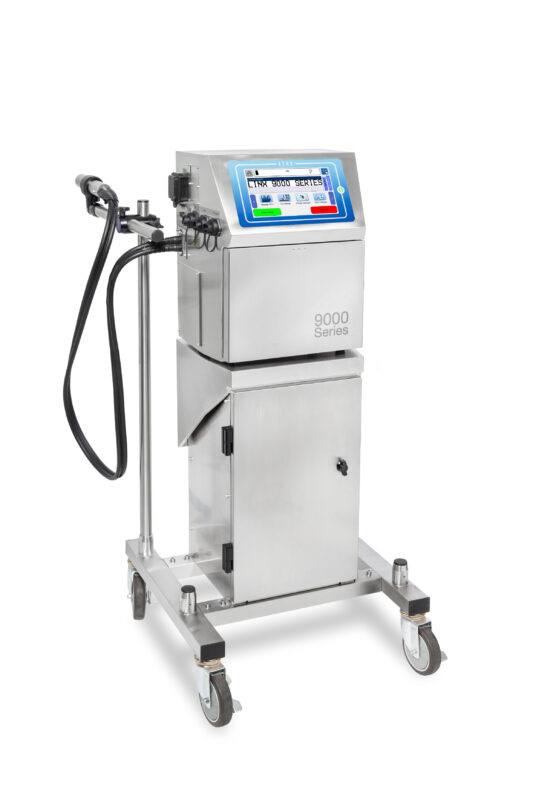

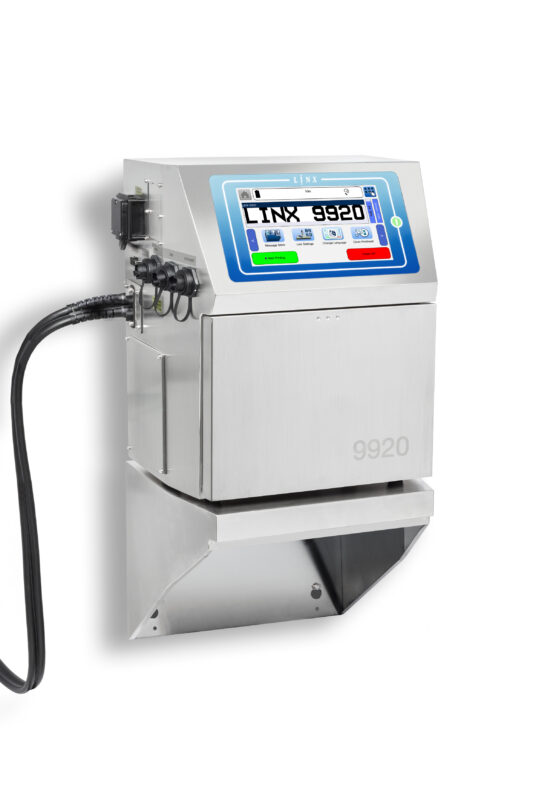

MonteringsmulighederFast stand, mobil stand, bord, vægmonteringsbeslag
Driftstemperaturområde0-50°C for blæktype 1240, 1010, 1014 og 3240
(5-45°C for øvrige blæktyper: MEK-base, blandet base, ethanolbase)
Fugtighedsområde (relativ fugtighed, ikke-kondenserende)Maks. 90%
Strømforsyning100-230 V, 50/60 Hz
Strømforbrug38 V (typisk under udskrivning)
Nominel effekt150 W
Vægt24,5 kg (inklusive væsker og printhoved)
Myndighedsgodkendelser• GS • CE • EAC • NRTL • FCC
• standard, o ekstraudstyr
*intervallet kan justeres i bestemte omgivelser og under bestemte forhold for at sikre pålidelig drift i perioderne mellem udskiftning af servicemodulet
**IP-klassificeringen er uafhængigt bekræftet – certifikater til rådighed på anmodning

Nem at bruge til hurtig indstilling af print og betjening

  • Gem op til 50 navngivne linjeindstillinger til hurtig indlæsning ved produktionsomstillinger. Indstillingerne kan overføres mellem forskellige printere via et USB-flashdrev
  • Stor, ikonbetjent touchskærm med høj oplæsning giver hurtigt overblik over produktionshastigheden
  • Den øverste skræm kan tilpasses individuelt, har et-tryks betjening til generelle opgaver, forespørgsler på skærmen til hurtig, nøjagtig printindstilling
  • Enkel, flydende et-trykspåfyldning af patroner under udskrivning – intet snavs, intet værktøj og – vigtigst – ingen fejl
  • Selvservice med skærmvejledning, som fører operatøren gennem udskiftningen af servicemodulet til hurtig service uden behov for tekniker

Pålidelig printning i længere tid

  • Forlængede udskiftningsintervaller til servicemodulet på op til 18000 timer/24 måneder: Print i længere tid uden afbrydelser
  • Avanceret systemovervågning: Intern overvågning bidrager til at undgå ikke-planlagte stop mellem udskiftninger af servicemodulet
  • Hurtige, rene opstarter hver gang: Robust, fuldstændigt forseglet printhoved samt Autoflush-funktion sikrer konstant pålidelig drift
  • Sæsonnedlukningsfunktion: Printeren vil være klar til at udskrive første gang uden behov for dyr udskylning af printeren, selv efter længerevarende nedlukning

Fleksibel printning med flere udskriftsegenskaber

  • Print op til 5 linjers kode, inklusive 2D-stregkoder
  • Print ved hurtigere linjehastighed som standard: Op til 6,25 m/s for en kodelinje
  • Æskeprintningsfunktion med udskrift på op til 20 mm højde
  • Udskrivning af sekventiel tekst og fleksibel sekventiel nummerering for at øge sporbarheden og muligheden for at identificere produkter
  • Output i realtid på skærmen: Opfyld jeres OEE-målsætninger med printerscreensaveren ”overholdelse/manglende overholdelse af målsætning”, og identificér mønstre i den samlede nedetid med rapporteringsfunktion til output/nedetid, og skab øget effektivitet

Hardwarefunktioner

  • Easi-Change®-servicemodul. udskiftningsinterval på op til 24 måneder (18000 timer)*
  • Unik, automatisk udskylning af printhoved (typisk rengøringsinterval på 3 måneder, 100 x start og stop)
  • Kontrol af printhovedets strålehastighed samt temperaturregistrering til ensartet udskrivning i skiftende og varierende temperaturforhold
  • Fejlsikret påfyldning af blæk og opløsningsmiddel uden snavs under udskrivning (0,5 liter blækpatron, 1 liter opløsningspatron)
  • 10” touchskærm med fuld farvegengivelse og robust polymerdæksel, der er resistent for opløsningsmidler
  • Robust blækpumpe, som ikke kræver planlagt udskiftning
  • Længerevarende nedlukninger (op til 3 måneder) uden udskylning eller tømning af printeren
  • Robust, fleksibel dobbeltslange til anvendelse med statisk og bevægeligt printhoved

Softwarefunktioner

  • Ettryksbetjent udskriftstart, pause i udskrivning og standsning af strålen
  • Automatisk nedlukning efter standsning af strålen
  • Enkel WYSIWYG-oprettelse og redigering af meddelelser med træk-og-slip-placering af felter og zoomfunktion til længere meddelelser
  • Samlet udskriftsantal, meddelelsesantal og partiantal
  • WYSIWYG-visning af meddelelseslagring og valg af meddelelsesstil
  • Adgangskodebeskyttede funktioner med brugerprofiler, som kan tilpasses individuelt
  • Oprettelse/redigering af meddelelser under udskrivning
  • Systemovervågning på skærmen til måling af vigtige parametre for blæksystem og miljø for at bidrage til at undgå planlagte stop
  • Måling af produktionshastighed, anslået afslutningstid for opgaven samt visning af overholdelse/manglende overholdelse af målsætningen på skærmen
  • Logningsværktøj for produktionsstop: beskrivelser af stophændelser, som kan tilpasses individuelt samt automatisk registrering af stop på skærmen
  • Eksport af produktionsmængde, produktionsstop og udskriftslog for meddelelser via USB-port
  • Skærmvisning af indikatorer for væskestand, 12 timers driftstid fra advarsel om væskepåfyldning til printerstop under de fleste anvendelsesforhold
  • Visning af oplysninger til hjælp og fejlfinding på skærmen
  • Automatisk PrintSync®-valg af skrifttype og meddelelsesformat baseret på den valgte meddelelsesstil og produktionslinjehastighed
  • Flere operatørsprog (vælges af bruger) med skærmtastaturer, sekundært tastatur til udskrivning på flere forskellige sprog
  • Enkel konfigurationsvejledning til linjehastighed og bevægelsesmåler til installering i nye produktionslinjer
  • Lagring af op til 50 linjeindstillinger med individuelle linjenavne
  • Sikkerhedskopiering, kopiering og gendannelse af gemte meddelelser og printerindstillinger via USB-lagerenhed
  • Simple Communications Protocol (YAML-baserede scripts) og Linx Remote Communications Interface for tilslutning til pc’er eller PLC’er ned Ethernet-port eller RS232-port (tilbehør)

Egenskaber til udskrivning af meddelelser

  • Tekst, symboler og tal
  • Forespørgselsfelter til trinvis redigering af meddelelser med forespørgsler på skærmen, som kan tilpasses individuelt
  • Højde-, bredde- og forsinkelsesfunktioner til nem størrelsesangivelse og placering af koder
  • Automatiske formater til udskrivning af datoer og tidspunkter vha. printerens interne ur
  • Automatisk fremdateringsfunktion: Tilføj et antal sekunder, minutter eller timer til det aktuelle klokkeslæt eller et antal dage, uger eller måneder til den aktuelle dato
  • Mulighed for automatisk justering af klokkeslæt i forbindelse med sommertid
  • Sekventiel nummerering, op- og nedtælling, variable intervaller, flere nummerområder, alfanumerisk sekvensering
  • Et-tryksnulstilling af sekventielt nummer fra printerskærmen og nulstilling via ekstern udløser
  • Sekventielle tekstfelter, øgning og nulstilling af sekvenser vha. eksterne udløsere, mulighed for et-tryksnulstilling af sekvens på printerskærmen
  • Plads til op til 1000 gemte meddelelser i printerens interne hukommelse (afhængigt af meddelelsesindhold). Der kan gemmes flere via en USB-lagerenhed
  • Udskrivning af fed skrift (op til 9 gange)
  • Udskrivning med roterede tegn
  • Skift layout (meddelelsesindholdet skifter automatisk på definerede tidspunkter)
  • Grafik og logoer kan importeres til printeren som bitmap-filer via USB-porten
  • Omvendt og inverteret udskrivning
  • Stregkoder (ITF 2 of 5, Code 39, Code 128, EAN 13, EAN 8, UPCA, Pharmacode, Data Matrix, QR-kode)

Valgmuligheder for printhoved

  • 2 m slange
  • 4 m slange
  • 6 m slange
  • Positiv luftrensning til printhoved (sikrer forbedret pålidelighed i støvede eller fugtige omgivelser)

Blækområde

  • Linx MEK-base (farvebaseret)
  • Linx blandet base (MEK-fri, farvebaseret)
  • Linx ethanolbase (MEK-fri, farvebaseret)

Tilslutninger/brugergrænseflader til

  • Produktdetektor
  • Bevægelsesmåler/sekundær bevægelsesmåler
  • Ekstern et-trinsalarmudgang (24 v)
  • USB
  • Ethernet
  • Spændingsfri kontaktalarmforbindelse (f.eks. til brug med eksterne netstrømsdrevne alarmer)
  • Dobbelt alarmudgang (spændingsfri og 24 V-udgang)
  • RS232
